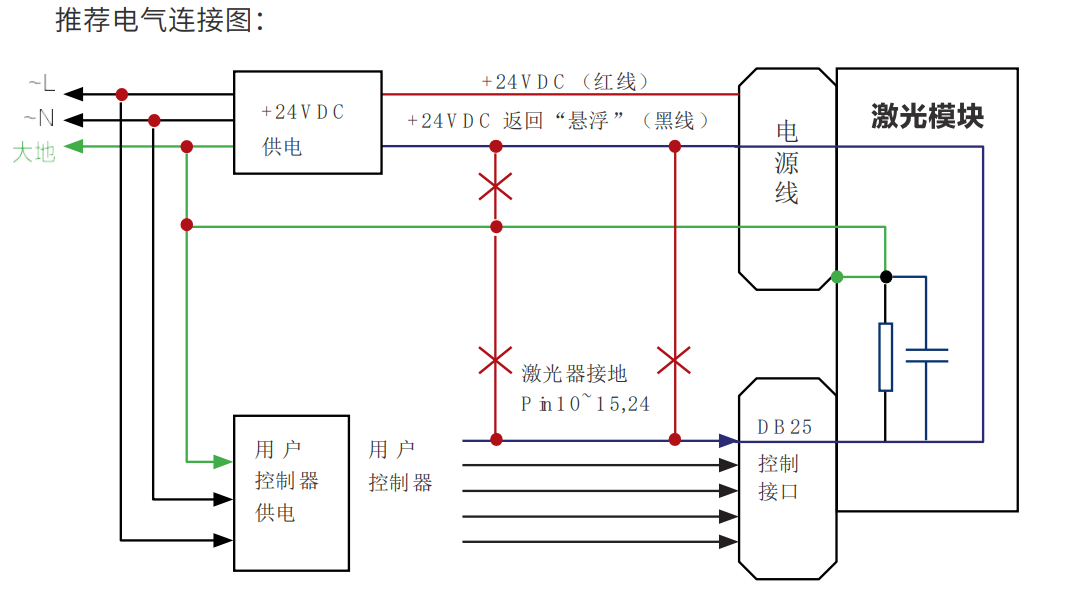

下面給大家分享的是創鑫激光classifyBrowse接線方式，如圖：

Time

◎ 主供電（24VDC）必須能提供持續的工作電流（參閱第四章詳細規格）和250us 短周期下高于 50% 的峰值電流。多數型號的激光器電流損耗低于 10A，因此其峰值電流損耗低于 14A。

◎ 供電應當保持穩定的電壓，并保證在規格范圍內 ( 參閱第四章詳細規格 )。如供電電壓的上下波動超出規格范圍，將造成激光器工作不穩定。請注意供電的瞬載變動率，并選擇一個適當?shù)墓╇婎愋汀?/p>

◎ 連接激光器的主電源時，激光器自帶電源線的長度和截面而致的電壓降落（特別是峰值電流損耗）可忽略不計。

◎ 24VDC 主供電必須有懸浮輸出，其返回線只能連接到激光器電源線（藍色）。錯誤的連接方式，可能會造成電流回路無法形成。

◎ 激光器接地 (DB25 Pin10-15,24) 和激光器 24VDC 供電的返回線（藍線）連接到激光器模塊的內部，激光器模塊的外部接口之間允許不連接。

◎ 模塊內部的公共地經過一個 470 歐姆的電阻和并聯的 47nF 電容連接到激光器外殼，此網絡用于平衡接地與激光器外殼之間的壓差。

◎ 根據設計，控制卡的接地可能已連接到大地；否則，則控制電路的地為懸浮地，說明激光器 24VDC 電源線的藍線及黃綠線沒有連接（詳見本章電氣連接圖的紅色虛線）。
